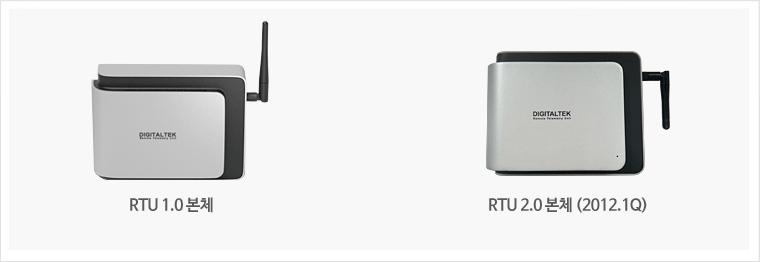

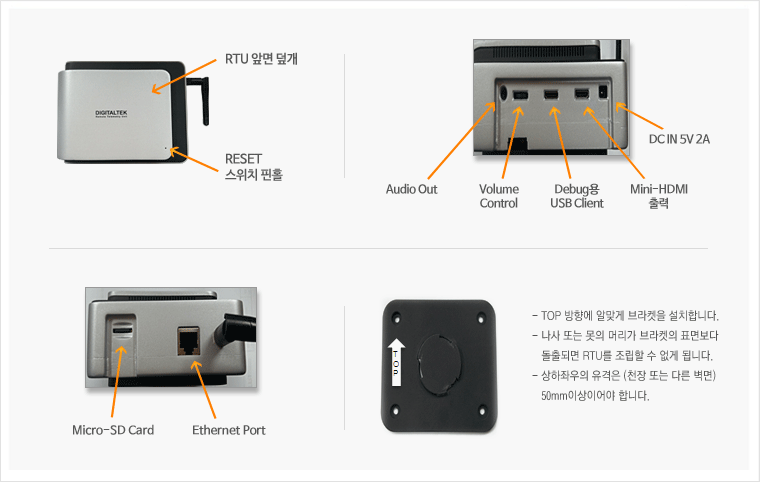

RTU(Remote Telemetry Unit) 소개

빌딩 등에 설치되며, 각 센서로부터 수신되는 데이터를 종합하여 IP 통신네트워크를 통해 관제서버로 전송하고, 관제서버로부터 데이터를 수신

항   목 사   양
CPU S5PC110 @1GHz
3D accelerator SGC540
RAM 512MB Mobile DDR 400MHz
Flash NAND 512MB
Memory slot 1 Micro-SD slot (8, 16, 32GB)
Video Out mini HDMI connector + SPDIF audio
Audio built-in speaker, microphone, 3.5" headphone jack
I/O Port 20pin TTA

(USB 2.0 HS device, UART/JTAG via debug board)
DC jack 5V/2A power DC jack
USB 2.0 Host USB 2.0 HS Host (standard A connector)
WiFi SDIO interface/802.11bgn
Ethernet 10/100Mbps (through USB 2.0 Host)
3G HSDPA 4Mbps (through USB 2.0 Host)
Acceleration Sensor 3-axis Sensor
Geomagnetic Sensor 3-axis Sensor
Size 120 x 55 x 25 mm
Volume  Volume +/-/On/Off
Camera 5M Pixel AF (Built-in)
ZigBee XBP24-AWI-001 (내장모듈 타입)

제품 용도
  • 다양한 센서와 서버를 유선(Ethernet), 무선(3G)통신으로 연결되어 신호 중계
  • 현장 사무소 등 인터넷 연결이 용이하지 않은 사무실 보안관제(원격도어락 및 잠금탐지)
  • 비닐하우스 원격제어 ( 온습도 감시, 각종 센서 신호 전송)
  • 냉동창고 온도 감시
제품 특징
  • 다양한 센서 채용 가능
  • 유선(Ethernet), 무선(3G) 통신 가능
  • 센서와 485, Zigbee 통신
  • 안드로이드 2.3포팅
  • 리눅스 2.6.34 포팅
  • 512MByte DDR2SDRAM
RTU Extermer 소개

다양한 센서 종류에 따라서 Serial, DIDO, ADC 을 지원하기 위한 RTU 확장 보드

RTU Extender 보드

구분 포트수량 특성 비고
ZigBee용 UART 1 3.3V 115200 bps
UART 2 3.3V
UART 1 5.0V
RS-232 2 ±12V RS-232표준규격
RS-485 2 Δ10V RS-485표준규격
A/D Input 4 3.3V
Digital Input 6 5.0V 입력
Digital Output 6 Relay 접점 출력

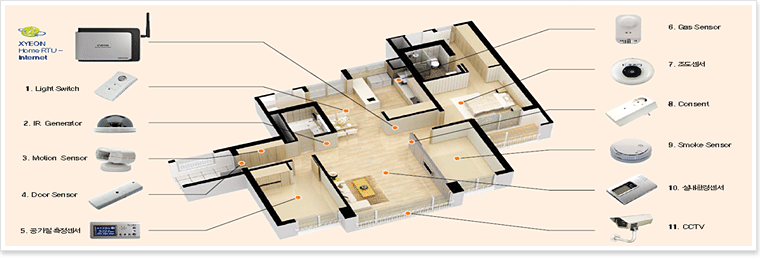

RTU 시스템 구성도

하드웨어 사양
구분 상세내용
CPU Samsung S5PV210 1Ghz [ARM Cortex-A8]
SRAM 4G Bits(512MBytes) DDR2 SRAM
FLASH 2G Bits(256MBytes) SLC NAND FLASH
PMIC Integrated single-chip power management chip WM8310
ETHERNET DM9000AEP 100M network RJ-45, Link & Act LED included
AUDIO WM9713 Φ3.5 Line out
Φ3.5 Mic in
SIZE 100 mm X 115 m
POWER
[DUAL-POWER]		 DC-12~
16V 3A		 DC-5.0V 3A
Power Block		 - CPU PMIC
- USB
- AUDIO
- DIO
- ETHERNET
- MICRO SD
- RS232
DC-5.0V 3A
Power Block		 - CMOS CAM I/F
- ZIGBEE I/F
- EXTERNAL GPIO
UART RS-232 DEBUG CONSOLE
RS-232 EXTERNAL I/F
RS-485 EXTERNAL I/F
ZIGBEE I/F ZIGBEE EXPANTION MODULE I/F
BOOT SELECTOR SD / Flash Boot mode selection
MICRO SD Mirco SD connector
GPIO KEY USER KEY-1PORT
STAT LED Programable Status Indicator LED Φ3 – 3port
DIO 3.3V Isolation I/O Input – 1port (Interruptable)
Output-1port
USB USB OTG – 1ch
USB Client – 1ch
VIDEO-OUT
[GRAPHICS]		 HDMI out
TV out [Composite] – [선택사항]
TEMP SENSOR 2KΩ Thermistor – A/D in
ZIGBEE I/F MODULE Power 5V 1A
Size 25 mm X 35 mm
I/F Host : RS-232, Module : [2mm X 10pin X 2row]
DC-IRIS DRIVER
[DIRECT DRIVE]		 Power 3.3V ~ 5.0V
Open 0.4V ~ 4.5V
Close 0.4V ~ 4.5V
CAMERA I/F Camera I/F BT.656 /  BT.601
1mm Pictch 20pin FPC connector
1.8V to 3.3V Level Shifter
Power : 5V 3A
Control I/F 1mm Pictch 20pin FPC connector
I2C SOC I2C – 1ch
User define I2C – 1ch
GPIO 5 Port
특별사양
  • 5V 전원은 반드시 2중으로 설계되어야 하며 공급방식은 하드웨어 부분의 전원부에 명시된 형태로 공급되어야 한다.
  • 카메라 인터페이스는 3.3V규격을 준수해야 하며. MCU와의 호환을 위하여 Level-Shifter IC가 장착되어야 한다.
  • 카메라 인터페이스는 외부 모듈 호환성을 위하여 5V/3A급 별도 전원이 공급되어야 하며 렌즈제어를 위한 DC-IRIS회로를 내장하여야 한다. 모듈제어용 I2C버스는 SOC기본 버스 외 디버깅을 위한 사용자 I2C버그가 추가적으로 1채널 제공되어야 한다.
소프트웨어 사양
구분 상세내용
OS Android 2.3(Ice Cream Sandwich)
Bootloader U-boot-1.3.4
-Support cramfs/yaffs image programing
-Support 100M Ethernet Download
-Support Nand Flash boot
-Suppprt SD Start
-Support SD Card programing system
Kernel Linux-2.6.34
Audio Audio Driver
ADB USB ADB driver, ADB debug
SD Memory Sd card Driver (Support 32G)
Multimdeia JPEG, MPEG-4/MPEG2, H.264/H263, VC-1 and other formats
2D/3D 2D/3D accelerated driver
HDMI HDMI Out Driver
Network DM9000AEP Ethernet driver
USB USB Host, OTG 2.0 driver
LED / Key Status Indigate Led driver, user-key driver
DIO Digital Input / output driver
구분 상세내용
Camera Camera device driver
DC-IRIS DC-IRIS driver (iris-open, close control) – [선택사항]
Serial -UART driver
-RS485 driver
